SVG PATH EDITOR (코드로 SVG 패스 만들기)

2022년 04월 21일

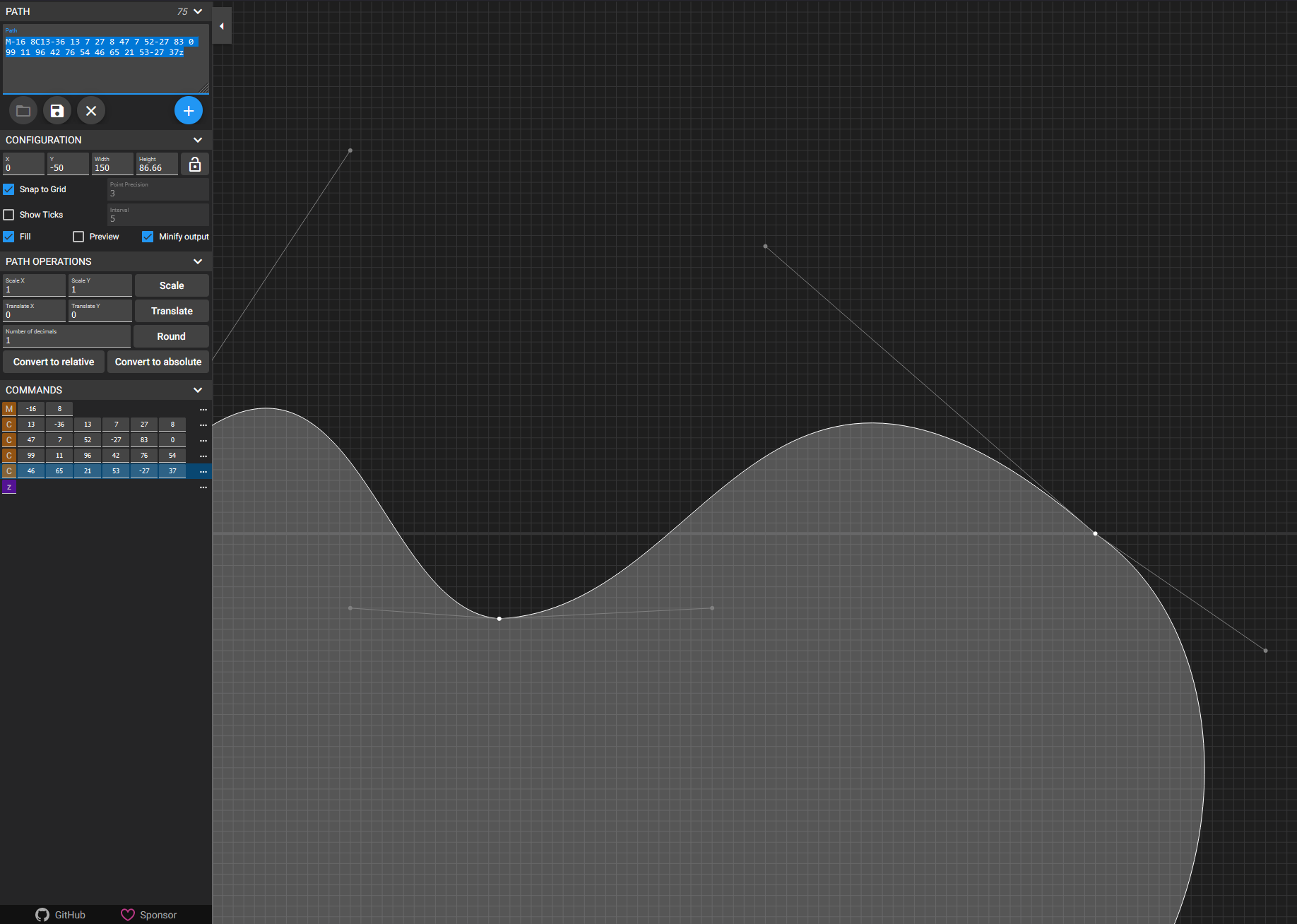

SVG PATH EDITOR(이하 'SPE')는 브라우저에서 직접 점을 찍고 PATH 커브를 지정할 수 있습니다.

처음 브라우저를 열면 칼이 나오는데 좌측 상단 PATH 입력칸을 지우면 모두 지워집니다.

그리고 COMMANDS에 보면 M, C, Z라고 나오는데

M은 좌표 시작점, C는 커브값, Z는 패스를 닫는다는 뜻입니다.


https://codepen.io/eond/pen/WNdmoEp

SVG를 이용하여 WAVE를 만드는데, 좀 더 다양한 모양의 웨이브를 만들고 싶어서 시작했는데 포기했습니다.

패스 만들기가 너무 어렵네요.


https://codepen.io/eond/pen/KKZEmda?editors=1100

일단 해보긴 해봤는데 -_-; 패스 자체가 안 이쁘니깐 효과도 안 이쁘네요.

<svg viewBox="0 -50 150 86"> 이 부분이 SPE에서 CONFIGURATION X,Y, Width, Height 값을 지정합니다.

minify output 를 체크해서 사용했습니다.

<svg...>

<defs>

<path d="....."> (d="" 이 안에 defs 코드 안에  SPE에서 생성한 path 코드를 넣어줍니다.)

</defs>

</svg>

path는 id를 지정할 수 있습니다.

<g class="parallax">
<use xlink:href="#gentle-wave2" x="48" y="0" fill="rgba(255,255,255,0.7"></use>
<use xlink:href="#gentle-wave2" x="48" y="3" fill="rgba(255,255,255,0.5)"></use>
<use xlink:href="#gentle-wave2" x="48" y="5" fill="rgba(255,255,255,0.3)"></use>
<use xlink:href="#gentle-wave2" x="48" y="7" fill="#f8f8f8"></use>
    </g>

그래서 <svg><defs><path...></defs><g>...</g> 이런 코드를 사용해서 path에서 지정한 아이디값을 xlink:href에 넣어서 여러개를 만들고, x,y값과 색상값을 지정해서 사용할 수 있습니다.


브라우저 캔바스는 직접 확대 축소해서 사용할 수 있는데 나중에 viewbox 를 다시 조정해서 내가 원하는 코드를 만들 수 있습니다.

원하는 뷰박스 사이즈를 지정한 뒤에는 lock 아이콘을 클릭해서 확대 축소를 잠그게 할 수도 있습니다.


참조 :

https://css-tricks.com/tools-visualize-edit-svg-paths-kinda/

https://yqnn.github.io/svg-path-editor/

https://mavo.io/demos/svgpath/

https://developer.mozilla.org/ko/docs/Web/SVG/Attribute/d

https://svgontheweb.com/ko/

https://velog.io/@bangina/%EC%99%95%EC%B4%88%EB%B3%B4%EB%8F%84-%EA%B0%80%EB%8A%A5%ED%95%9C-SVG-%EC%95%A0%EB%8B%88%EB%A9%94%EC%9D%B4%EC%85%98-%EB%A7%8C%EB%93%A4%EA%B8%B0-feat.-Figma%EB%AC%B4%EB%A3%8C
